振动传感器如何延长物联网电池寿命

1. 引言

电池寿命是现代物联网设备中最关键的设计挑战之一。许多产品，如资产追踪器、智能锁、可穿戴设备和无线传感器，都期望能在无需频繁更换电池的情况下运行数月甚至数年。

然而，传统的运动检测方法通常依赖 MEMS 加速度计或陀螺仪等有源电子元件。虽然这些传感器提供精确的运动数据，但它们也需要持续供电。

机械振动传感器提供了一种简单且超低功耗的替代方案。通过充当硬件触发器，它们让物联网系统大多数时间保持休眠状态，只在发生运动时才醒来。这种方法在保持可靠运动检测的同时，显著延长了电池寿命。

随着物联网部署不断扩展到各行各业，振动传感器正成为设计节能系统的工程师日益重视的元件。

2. 为什么电池寿命对物联网设备至关重要

与连接恒定电源的传统电子设备不同，许多物联网系统完全依赖电池供电。

这些设备通常部署在无法进行频繁维护的地方。在大规模部署中，定期更换电池会显著增加运营成本。

例如：

• 用于物流的资产追踪设备

• 无线环境传感器

• 智能建筑监测系统

• 可穿戴电子产品

• 农业物联网传感器

在此类应用中，电池寿命直接影响产品的成败。

工程师通常希望设计出单次电池可运行一至五年的设备。实现这一目标需要最大限度地降低系统中每个元件的能耗。

即使待机电流的微小降低，也能显著延长设备的运行寿命。

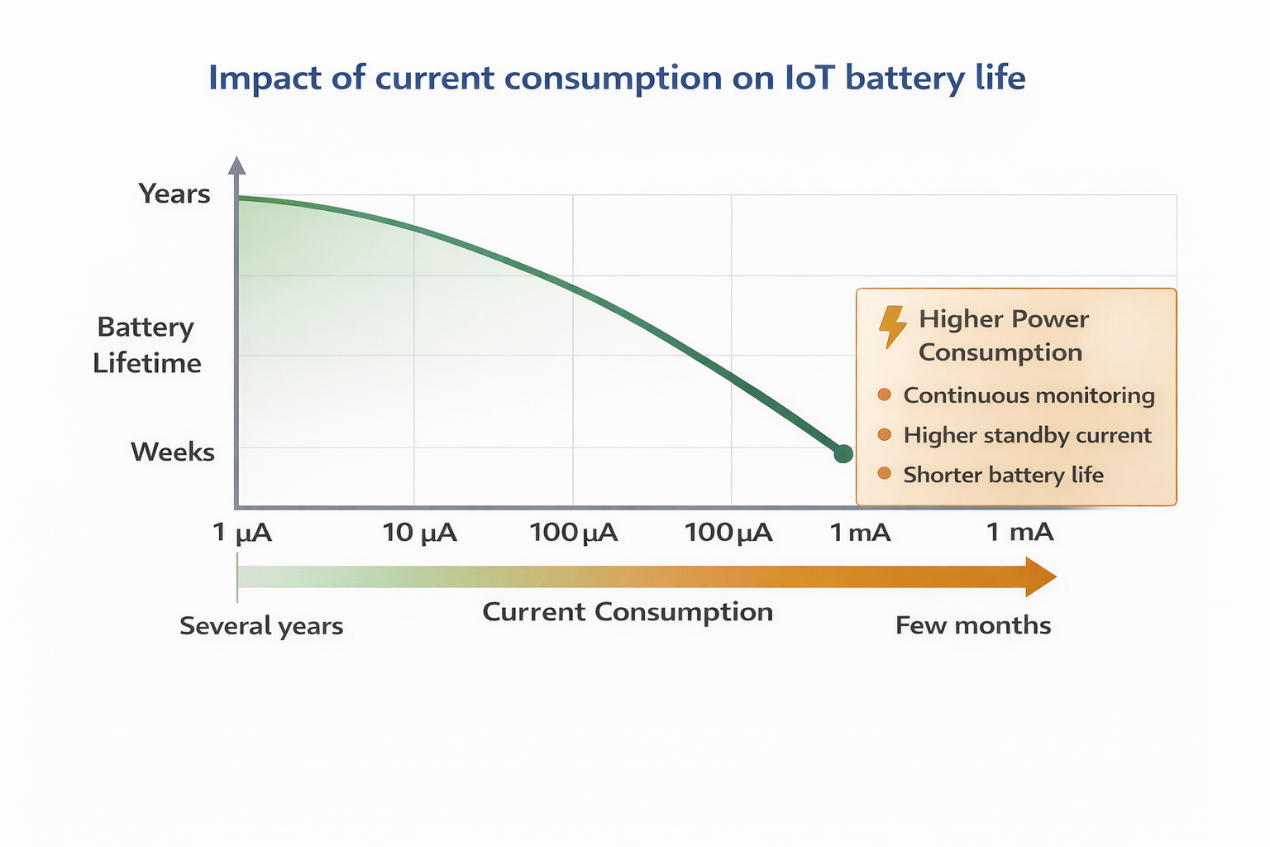

电流消耗与电池寿命之间的关系如下图所示。

3. 持续运动监测的挑战

许多物联网设备需要检测运动、振动或篡改等运动事件。

常见的解决方案是使用电子运动传感器，例如：MEMS 加速度计、陀螺仪和数字运动传感器。

这些传感器提供详细的运动数据，广泛应用于智能手机和消费电子产品。

然而，它们也给电池供电设备带来了重大挑战。

即使在低功耗模式下，这些传感器通常在系统中消耗几十到几百微安的电流。

对于设计为依靠小电池运行数年的设备而言，这种功耗水平可能无法接受。

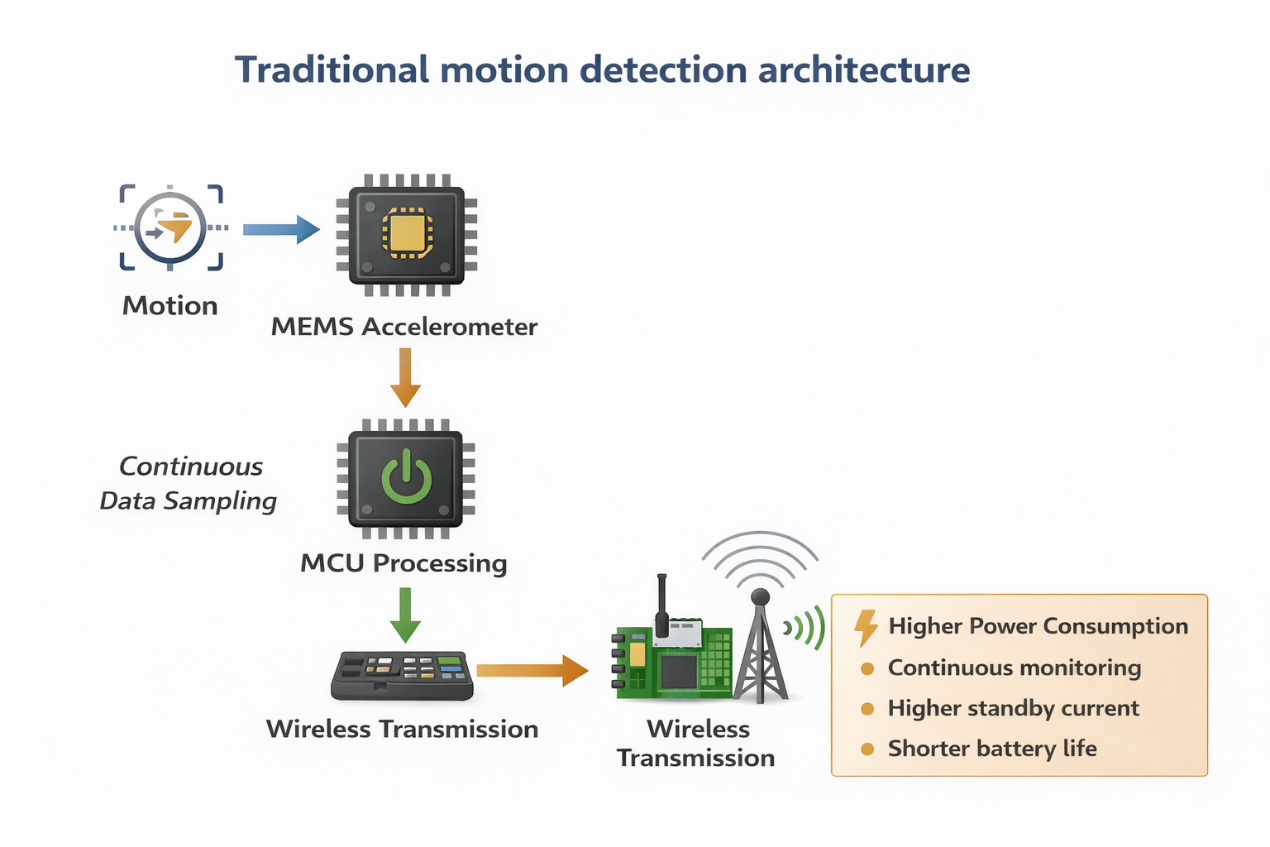

下图展示了一个典型的持续运动检测架构。

4. 机械振动传感器如何工作

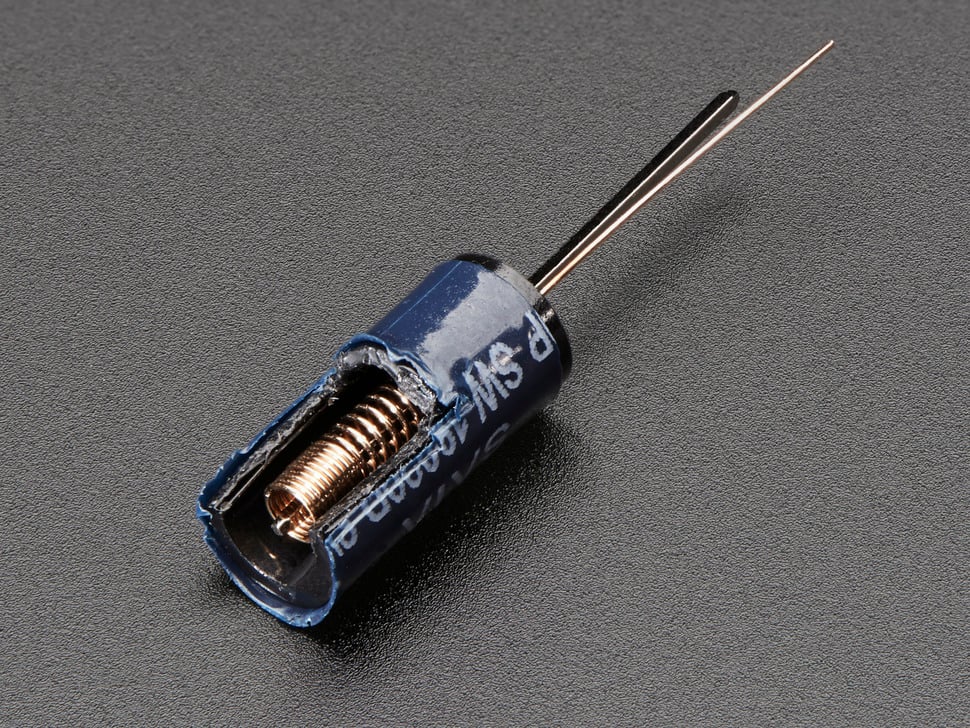

机械振动传感器基于简单的物理原理工作。在传感器内部，一个小的导电弹簧或金属元件在振动发生时移动。

当设备经历运动或振动时：内部元件移动，电触点短暂闭合，从而产生一个信号。

这个信号可用于触发单片机中的中断。

与电子传感器不同，机械振动传感器不需要持续供电来监测运动。它们充当无源开关，只在振动发生时产生信号。

由于这种无源特性，其待机功耗几乎为零。

这使它们成为超低功耗物联网系统的理想选择，因为在这些系统中，最小化待机电流至关重要。

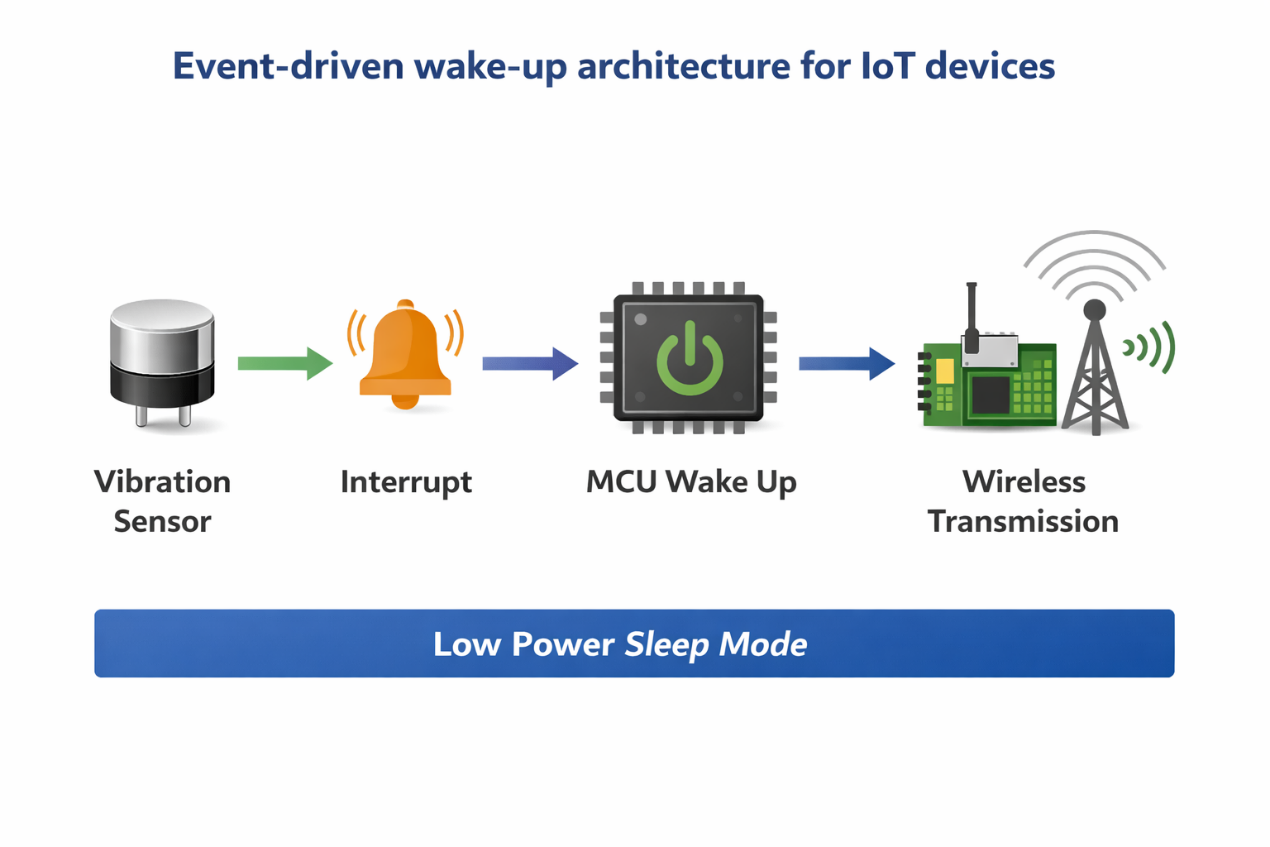

5. 事件驱动唤醒架构

降低物联网系统功耗最有效的方法之一，是采用事件驱动架构。

系统不再持续监测传感器，而是保持休眠状态，直到出现触发事件。

一个典型的低功耗设计可能包括：电池供电、机械振动传感器、超低功耗单片机和无线通信模块。

待机期间：单片机进入深度休眠模式，无线模块断电，振动传感器被动监测运动。

检测到振动时：传感器触发中断，单片机被唤醒，设备处理该事件或发送数据。

这种架构让系统大多数时间保持不活动状态，从而大幅降低能耗。

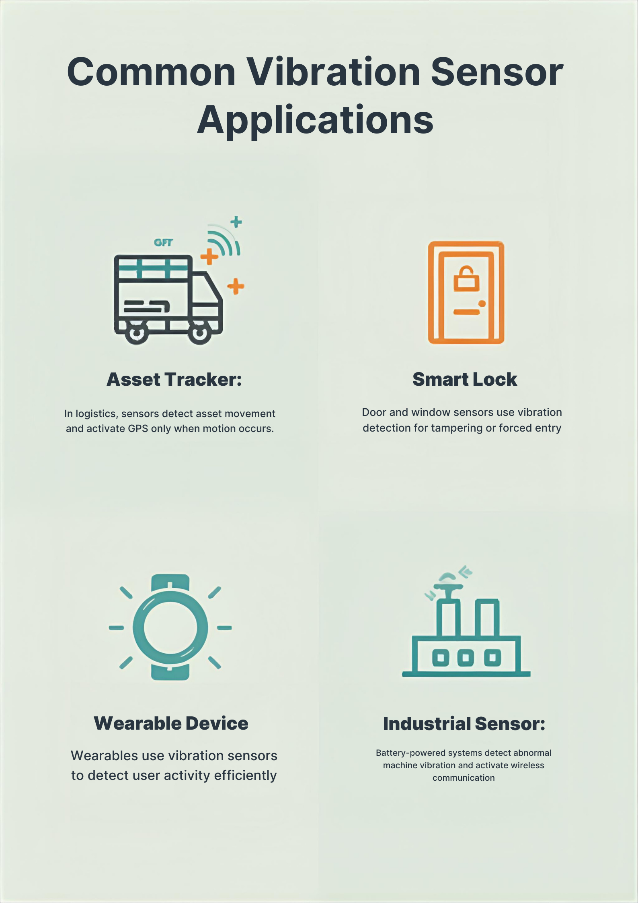

6. 典型应用

机械振动传感器广泛应用于需要长电池寿命和简单运动检测的场合。

资产追踪：在物流应用中，振动传感器可检测到资产何时开始移动。追踪设备只在发生运动时才唤醒并启动 GPS。

智能家居安防：门窗传感器可利用振动检测来识别篡改或强行闯入行为。

可穿戴设备：一些可穿戴设备使用振动传感器来检测用户活动，而无需持续运行复杂的运动算法。

工业监测：电池供电的监测系统可检测到异常的机器振动，并只在实际需要时才启动无线通信。

7. 机械振动传感器的优势

机械振动传感器为物联网系统设计者带来了多项好处。

超低待机功耗——它们在等待运动事件时几乎不耗电。

集成简单——它们可直接连接到单片机中断引脚。

响应迅速——它们对物理振动立即做出响应。

高性价比方案——它们通常比复杂的 MEMS 运动传感器更便宜。

长运行寿命——无源电子元件有助于实现长期可靠性。

8. 结语

随着物联网技术不断扩展到新行业，对节能设备的需求也在增加。

机械振动传感器通过实现事件驱动的运动检测，提供了一种简单可靠的方式来延长电池寿命。

通过让设备在振动发生前保持休眠模式，这些传感器显著降低了待机功耗。

对于设计长寿命物联网系统的工程师而言，基于振动的唤醒检测仍是实现超低功耗运行最实用的解决方案之一。
